Schematic

The Automatic Timing Light is comprised of both electronics components (Arduino and accessories) and 120 V Electrical wiring.  Below are schematic diagrams of each.

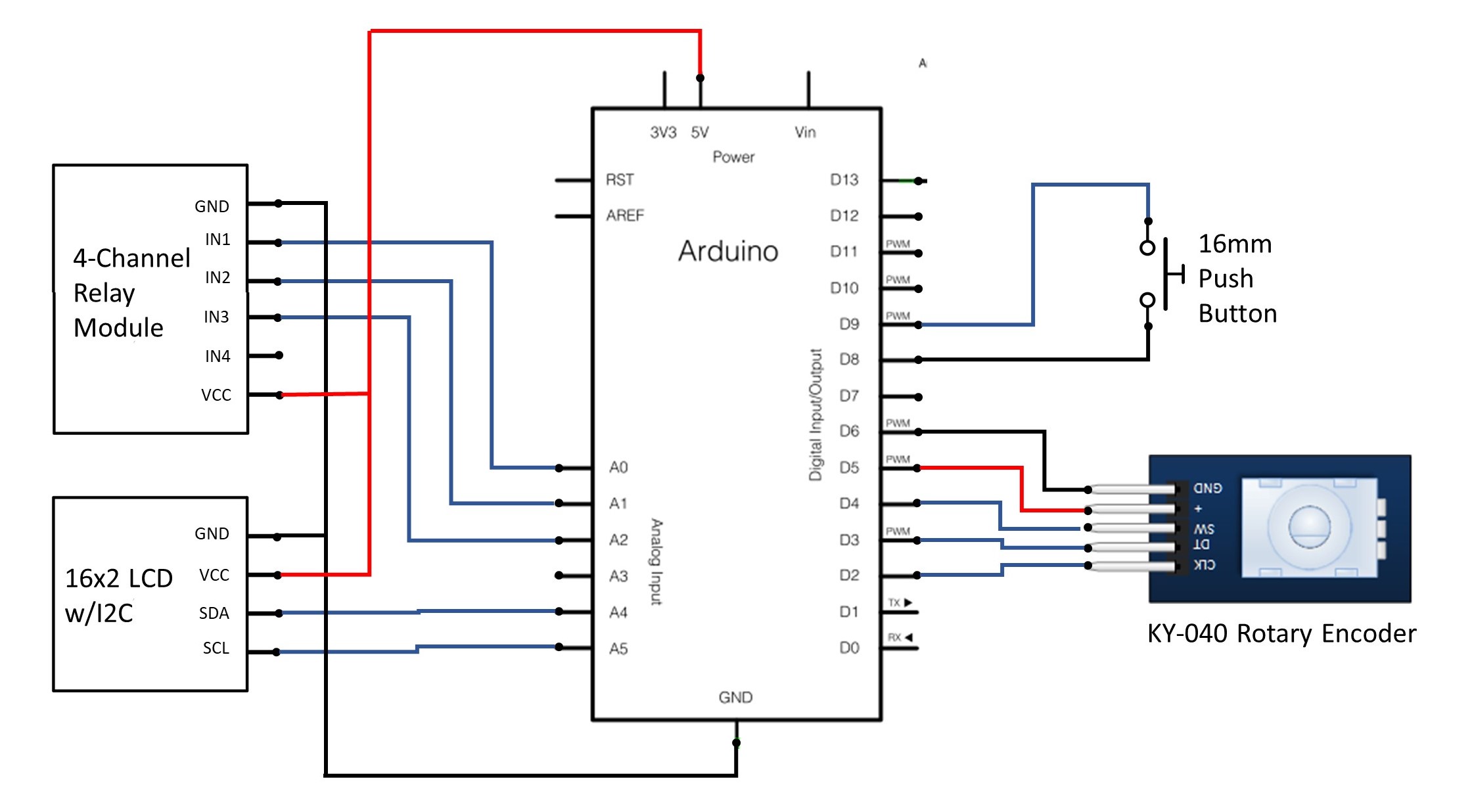

Arduino Wiring

Timing Light Schematic

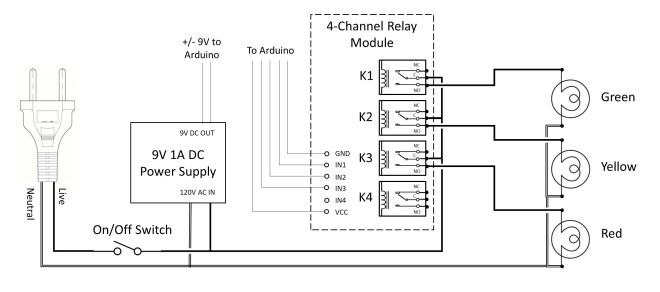

120V Electrical Wiring

Timing Light AC Schematic

For more details, see the Instructions – Electronics page.
